Những vật liệu và công nghệ phủ nào thường được sử dụng trong sản xuất màng OMTD?

Phim hiển thị trong suốt bản đồ quang điện tử (OMTD) thể hiện sự đột phá trong công nghệ hiển thị trong suốt, kết hợp độ rõ nét quang học với hiệu suất điện tử chính xác. Cấu trúc và thành phần của nó là kết quả của quá trình phủ và kỹ thuật vật liệu tiên tiến được thiết kế để đạt được độ trong suốt cao và độ dẫn điện đáng tin cậy. Việc hiểu rõ các vật liệu và công nghệ phủ đằng sau màng OMTD giúp giải thích lý do tại sao nó trở thành một thành phần thiết yếu trong màn hình trong suốt, màn hình hiển thị thông minh và cửa sổ thông minh thế hệ tiếp theo.

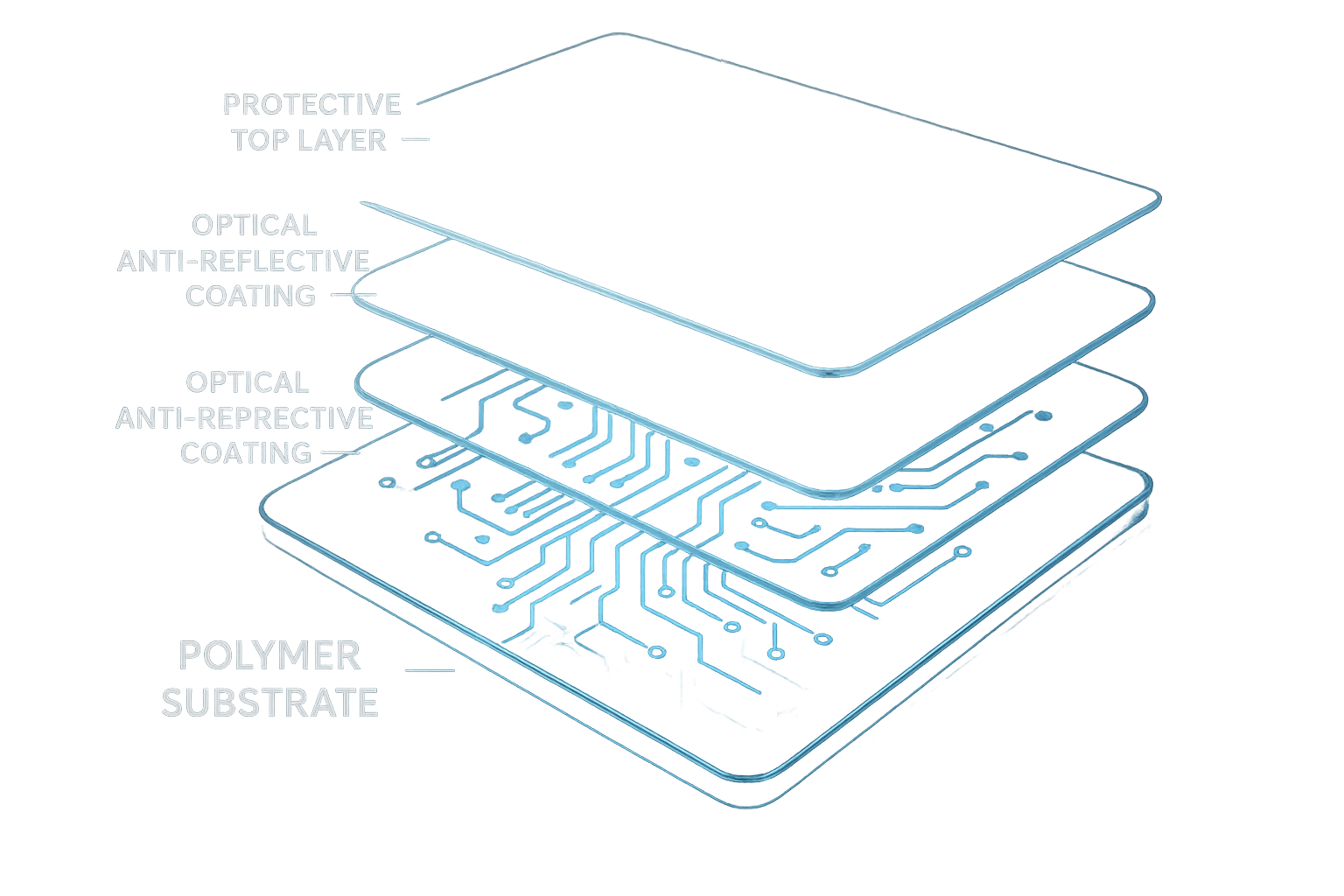

1. Vật liệu nền

Nền tảng của phim OMTD thường bao gồm chất nền polymer có độ trong suốt cao cung cấp cả độ ổn định cơ học và độ rõ quang học. Các vật liệu phổ biến bao gồm:

• Polyetylen Terephthalate (PET): Cung cấp độ truyền quang tuyệt vời, tính linh hoạt và hiệu quả chi phí. Nó được sử dụng rộng rãi trong các ứng dụng hiển thị linh hoạt.
• Polycarbonate (PC): Được biết đến với khả năng chống va đập cao và độ ổn định kích thước tốt, chất nền PC thường được sử dụng khi độ bền cơ học là rất quan trọng.
• Polyimua (PI): Thích hợp cho các ứng dụng nhiệt độ cao và thiết bị điện tử linh hoạt do tính ổn định nhiệt và độ bền uốn.
• Chất nền thủy tinh: Đối với màn hình cứng, kính siêu mỏng mang lại độ phẳng quang học vượt trội và độ biến dạng tối thiểu.

Những chất nền này tạo thành cơ sở cấu trúc trên đó các lớp quang điện tử được lắng đọng.

2. Vật liệu lớp dẫn điện

Lớp dẫn điện là lõi chức năng của màng OMTD, cho phép dòng điện chạy qua mà không ảnh hưởng đến độ trong suốt. Một số vật liệu tiên tiến được sử dụng tùy theo yêu cầu thiết kế:

• Ôxít thiếc Indi (ITO): Một oxit dẫn điện trong suốt lâu đời có độ dẫn điện và hiệu suất quang học tuyệt vời, mặc dù nó có những hạn chế về tính linh hoạt và chi phí.
• Dây nano bạc (AgNW): Cung cấp tính linh hoạt vượt trội và độ bền tấm thấp, khiến chúng phù hợp với màng trong suốt có thể uốn cong.
• Graphen: Cung cấp độ dẫn điện cao, độ bền cơ học và độ trong suốt, ngày càng được quan tâm như một vật liệu lớp dẫn điện thế hệ tiếp theo.
• Lưới kim loại: Được tạo thành từ các lưới kim loại cực nhỏ (thường là bạc, đồng hoặc niken), lớp phủ lưới kim loại đạt được điện trở rất thấp trong khi vẫn duy trì độ truyền quang cao.
• Polyme dẫn điện (ví dụ: PEDOT:PSS): Được sử dụng cho các ứng dụng linh hoạt, polyme dẫn điện cân bằng độ trong suốt, tính linh hoạt và khả năng xử lý.

Việc lựa chọn vật liệu dẫn điện phụ thuộc vào nhu cầu ứng dụng, chi phí và sự cân bằng mong muốn giữa độ dẫn điện và hiệu suất quang học.

3. Công nghệ phủ quang học

Để nâng cao chất lượng hình ảnh, phim OMTD thường kết hợp lớp phủ quang học để quản lý sự phản xạ, truyền ánh sáng và độ đồng nhất màu sắc. Các lớp phủ quang học phổ biến bao gồm:

• Lớp phủ chống phản chiếu (AR): Giảm thiểu độ chói và tổn thất phản chiếu để cải thiện độ rõ nét của màn hình.
• Các lớp chỉ số khúc xạ cao: Được sử dụng để kiểm soát đường đi của ánh sáng và giảm sự tán xạ, tăng cường độ sáng tổng thể và độ tương phản màu sắc.
• Lớp bù quang: Cân bằng lưỡng chiết hoặc lệch màu theo góc trong màn hình, đảm bảo hiệu suất màu đồng nhất.

Các lớp phủ này thường được áp dụng bằng các phương pháp lắng đọng màng mỏng chính xác như phún xạ, bay hơi hoặc lắng đọng hơi hóa học.

4. Lớp phủ chức năng

Ngoài các lớp quang học và dẫn điện, màng OMTD thường bao gồm các lớp phủ chức năng để nâng cao độ bền và hiệu suất:

• Lớp phủ cứng: Tăng độ cứng bề mặt và khả năng chống trầy xước, đặc biệt cho các ứng dụng ngoài trời hoặc ô tô.
• Lớp phủ kỵ nước và kỵ nước: Đẩy lùi độ ẩm, dầu và dấu vân tay để duy trì khả năng hiển thị rõ ràng.
• Lớp lọc tia cực tím và hồng ngoại (IR): Bảo vệ màng và các thiết bị điện tử bên dưới khỏi sự suy thoái của tia cực tím và kiểm soát bức xạ nhiệt.
• Chất tăng cường độ bám dính và lớp đệm: Cải thiện liên kết giữa các lớp vật liệu khác nhau và ngăn ngừa sự phân tách dưới áp lực cơ học.

5. Quy trình phủ và lắng đọng

Hiệu suất của màng OMTD phụ thuộc nhiều vào độ chính xác của công nghệ phủ. Quy trình sản xuất tiên tiến được sử dụng bao gồm:

• Phún xạ Magnetron: Một kỹ thuật lắng đọng hơi vật lý để tạo ra lớp phủ dẫn điện hoặc quang học đồng nhất có độ bám dính cao.
• Lắng đọng lớp nguyên tử (ALD): Cho phép kiểm soát chính xác độ dày màng và thành phần ở cấp độ nguyên tử, được sử dụng cho lớp phủ chức năng siêu mỏng.
• Lớp phủ dạng cuộn (R2R): Cho phép sản xuất liên tục, khối lượng lớn các màng OMTD linh hoạt với chất lượng ổn định.
• Phun hoặc phun sơn: Được sử dụng để tạo khuôn cho các vật liệu dẫn điện như dây nano bạc hoặc polyme trên các chất nền dẻo.

Mỗi quy trình được lựa chọn dựa trên ứng dụng mục tiêu, cơ cấu chi phí và hiệu suất vật liệu cần thiết.

6. Tích hợp và ứng dụng

Sau khi phủ, các lớp khác nhau được tích hợp vào màng OMTD tổng hợp cung cấp cả tính minh bạch quang học và chức năng lập bản đồ điện tử . Cấu trúc tích hợp này có thể được tùy chỉnh cho các ứng dụng đa dạng như tấm nền OLED trong suốt, màn hình thực tế tăng cường, hệ thống HUD trên xe hoặc bảng hiệu bán lẻ thông minh.

Sự kết hợp của khoa học vật liệu tiên tiến và kỹ thuật phủ chính xác đảm bảo rằng màng OMTD duy trì độ truyền quang cao (thường vượt quá 90%), độ cản bề mặt thấp và độ ổn định môi trường mạnh mẽ—các yếu tố then chốt trong hiệu suất hiển thị trong suốt.

Tóm lại , việc sản xuất phim OMTD dựa vào sự kết hợp tổng hợp giữa chất nền polymer hoặc thủy tinh trong suốt , vật liệu dẫn điện như ITO, dây nano bạc hoặc graphene và lớp phủ quang học và bảo vệ được áp dụng thông qua các kỹ thuật lắng đọng tiên tiến. Khi nghiên cứu tiếp tục, những cải tiến về tính linh hoạt của vật liệu, độ dẫn điện và độ bền môi trường dự kiến ​​sẽ mở rộng phạm vi ứng dụng phim OMTD trên các công nghệ quang điện tử và hiển thị thế hệ tiếp theo.
